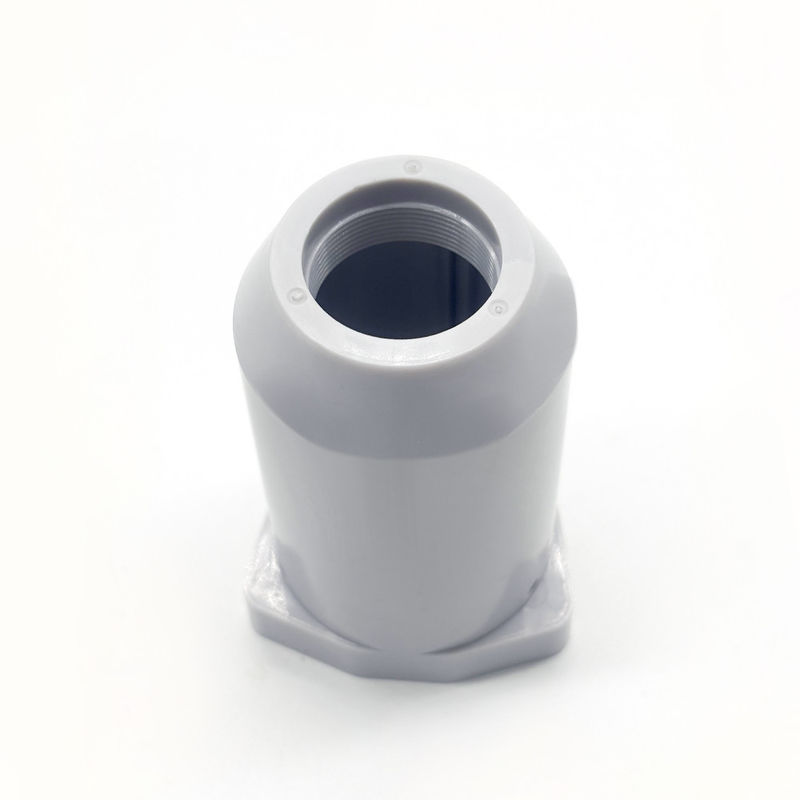

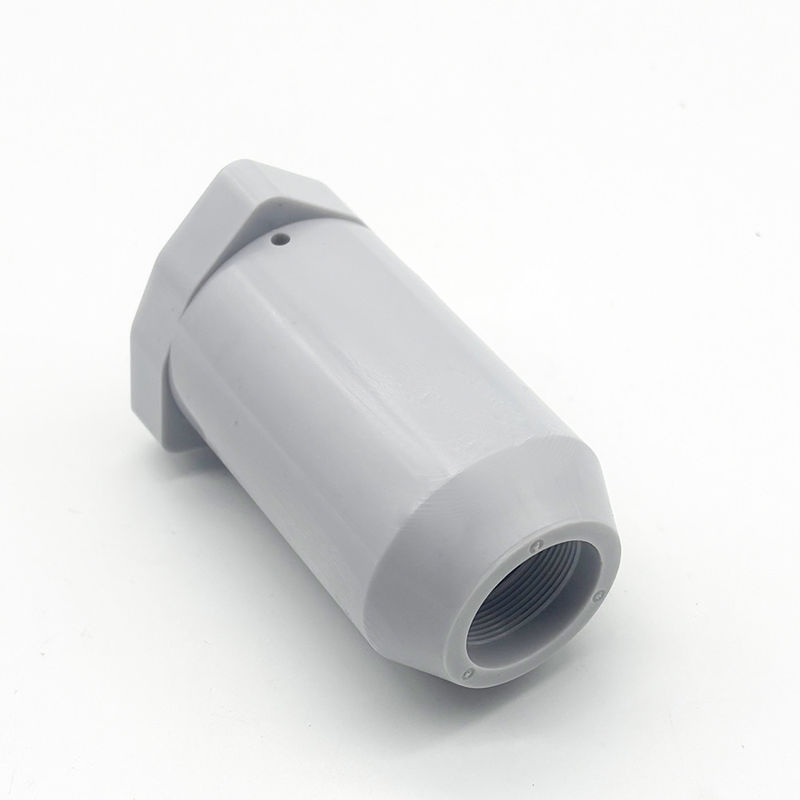

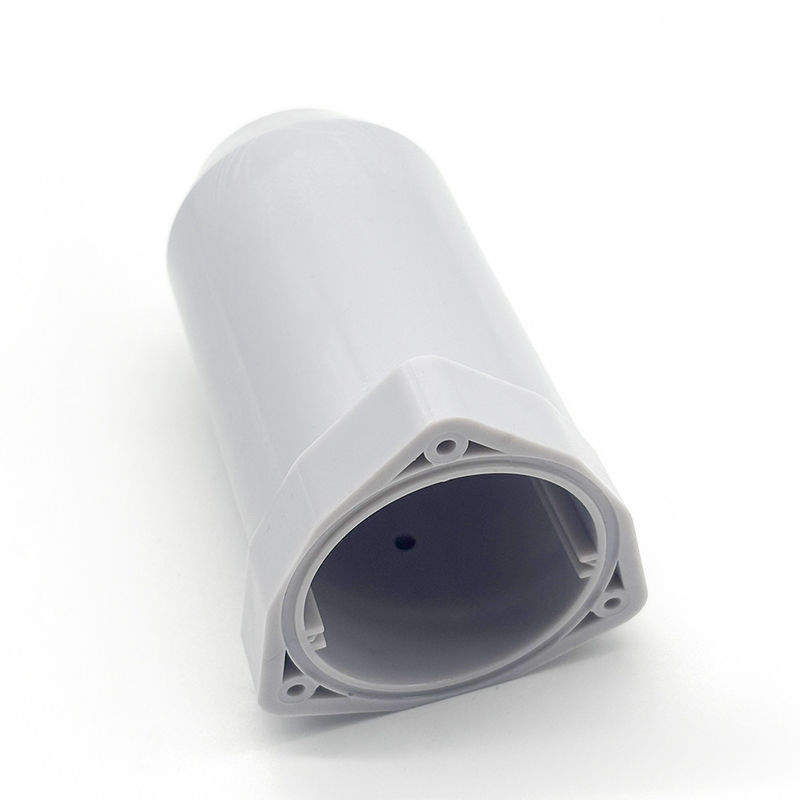

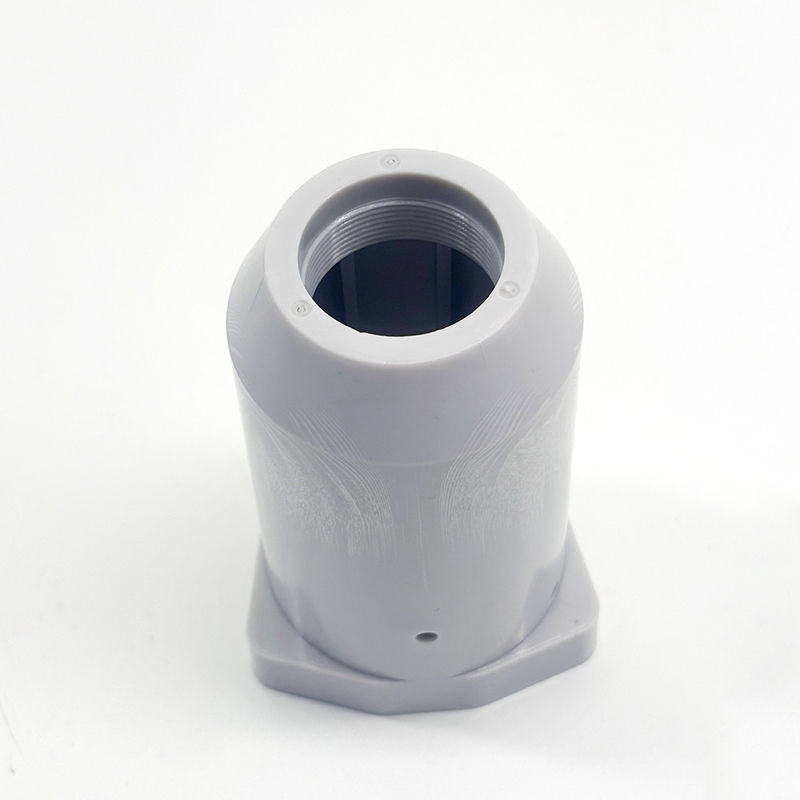

Hoogdrukbestendige precieze spuitgietbehuising voor Levelcon's WP01V sensor

Precision Injection Molding: Hoogdrukbestendig behuizing voor Levelcon's WP01V sensor

FCE werkte samen met Levelcon aan het ontwerpen en produceren van de behuizing en de basis voor hun WP01V-sensor, een product dat bekend staat om zijn vermogen om een breed scala aan drukniveaus te meten.Dit complexe project vereiste een geavanceerde materiaalkeuze, aangepaste spuitgietoplossingen en nauwkeurige demoldingtechnieken om uitzonderlijke prestaties en kwaliteit te garanderen.

Sterke, UV-bestendige materialen voor uiterst duurzaamheid

Om aan de strenge sterktevereisten van de WP01V-sensor te voldoen, stelde FCE voor een hoogsterk polycarbonaat (PC) materiaal te gebruiken.Dit materiaal bood niet alleen uitstekende duurzaamheid onder extreme drukomstandigheden, maar bood ook UV-weerstand voor betrouwbaar gebruik in het buitenlevenFCE heeft een wanddikte van 3 mm voor de behuizing aanbevolen, gevalideerd door middel van Finite Element Analysis (FEA),Dit bevestigde het vermogen van de structuur om een hoge druk te weerstaan zonder de integriteit in gevaar te brengen..

Op maat gemaakte ontvormingsoplossing voor interne draden

De opname van interne draden in de behuizing vormde een belangrijke uitdaging voor het spuitgietproces, omdat standaardvormen kunnen leiden tot het kleven van onderdelen tijdens het ontgieten.FCE ontwierp een gespecialiseerd mechanisme voor het verwijderen van de draad van de draad die is afgestemd op deze vereisteNa een gedetailleerde uitleg van de functionaliteit heeft de opdrachtgever de oplossing goedgekeurd, waardoor een efficiënte productie en een precieze draadvorming zonder defecten is gewaarborgd.

Verbetering van de structuur en de koeling om de krimp te verminderen

Het dikwandige ontwerp van de behuizing verhoogde het risico op oppervlakte krimp, wat potentieel invloed heeft op zowel esthetiek als prestaties.FCE heeft de interne structuur geoptimaliseerd door te dikke secties te vervangen door strategisch geplaatste ribbenDeze aanpassing verminderde de concentratie van het materiaal en handhaafde de structurele integriteit.

Om de koelingsdoeltreffendheid verder te verbeteren, koos FCE koper voor de vormkern vanwege de superieure warmtegeleidbaarheid.een gelijkmatige koeling in de behuizingDeze aanpak verminderde oppervlaktefouten en verbeterde zowel het uiterlijk als de dimensionale nauwkeurigheid.

Strenge testen en naadloze productie-goedkeuring

Na voltooiing van de mal leverde FCE monsters voor assemblage en rigoureuze prestatietests.Geïnspireerd door de resultaten, Levelcon heeft de monsters goedgekeurd voor massaproductie.

Belangrijkste punten

Dit project is een voorbeeld van de expertise van FCE in precisie-engineering en spuitgieten, met de nadruk op:

Selectie van drukbestendig materiaal: Hoge sterkte PC's, afgestemd op extreme toepassingen.

Geavanceerde oplossingen voor demolding: Op maat gemaakte mechanismen voor efficiënte interne draadvorming.

Innovatieve ontwerpoptimalisatie: structurele verfijningen en verbeterde koelsystemen voor een superieure kwaliteit.

Door innovatie, technisch inzicht en aandacht voor detail te combineren, leverde FCE een robuuste en betrouwbare oplossing voor de WP01V sensor.verder versterken van haar reputatie als betrouwbare leider in spuitgiettechnologie.
