Op maat gemaakte spuitgietservice FCE-expertise voor containers

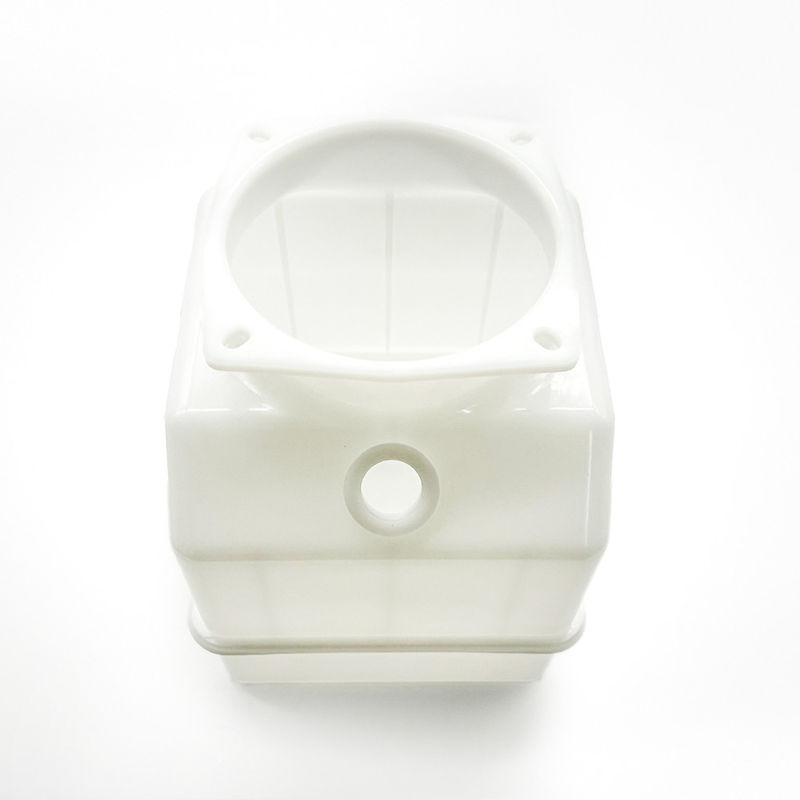

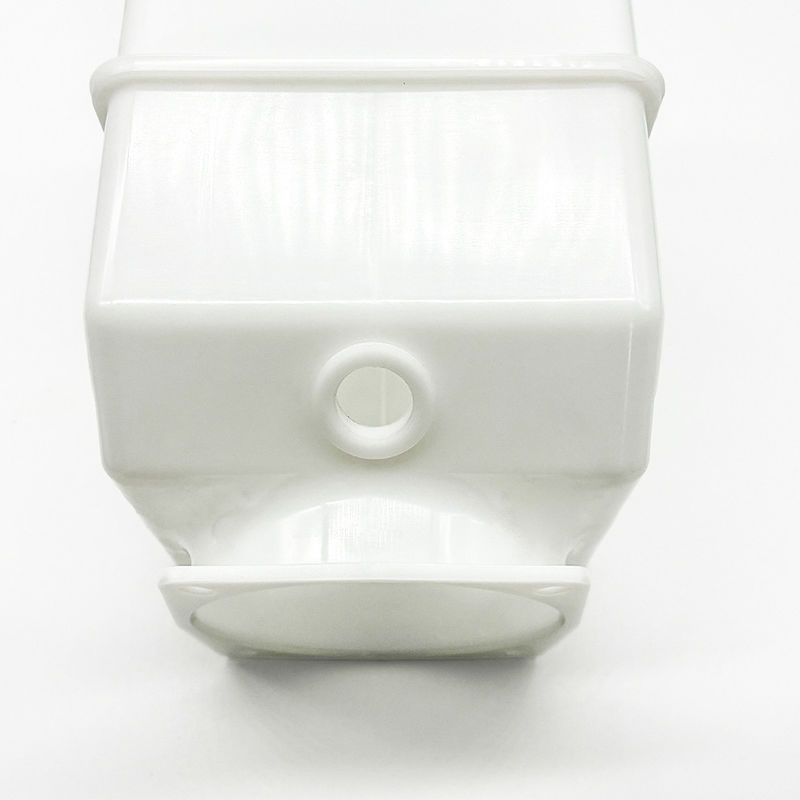

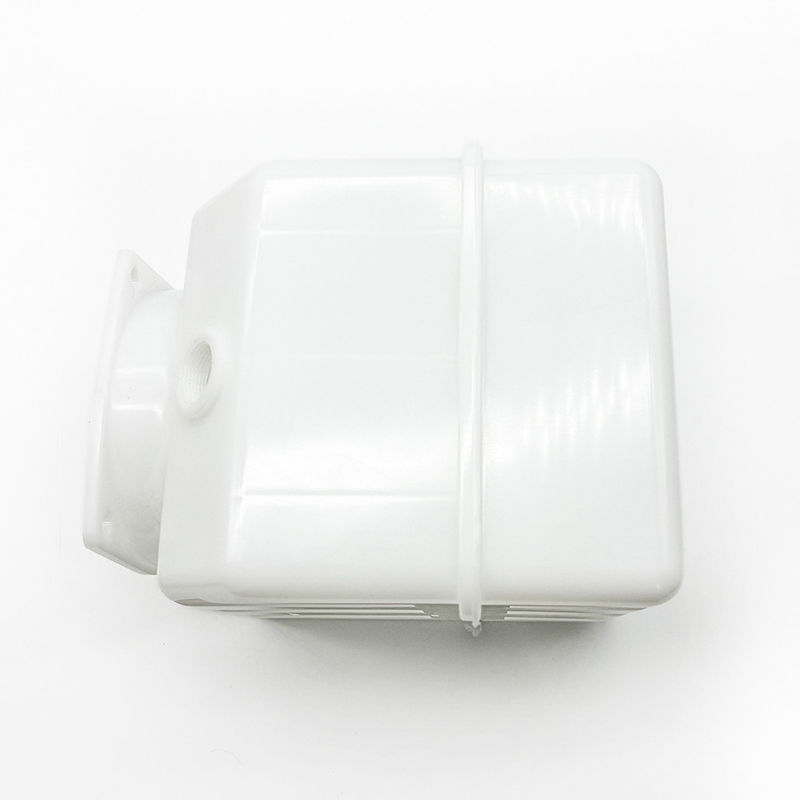

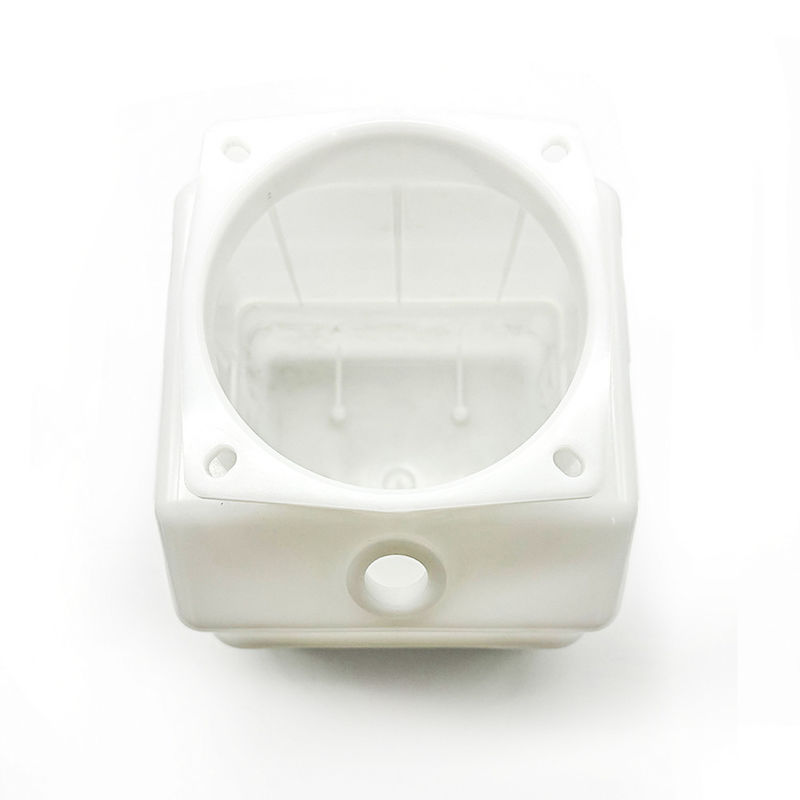

Ontwikkeling van een smeeroliecontainer voor buitenzonnepanelen

In dit project heeft FCE de ontwikkeling van een smeeroliecontainer voor buitenzonnepanelen ondernomen.en productieprocessenDe container moet van PET zijn en bestand zijn tegen zure regen en UV-straling.de vlakheid van de bovenkant van de container en het ontwerp van het ventilatiegat vereisten strenge aandachtOns team voerde diepgaande optimalisaties en herhaalde validaties uit tijdens het hele ontwikkelingsproces.

Projectgegevens en vereisten

De klant verlangde dat de bovenkant van de container een hoge vlakheid had omdat deze als bevestigingsoppervlak fungeert die van invloed is op het afdichteffect.Ze benadrukten dat het materiaal van de container bestand moet zijn tegen zure regen en UV-straling.Bovendien is er een ventilatiegat aan de bovenkant van de tank, dat ventilatie moet mogelijk maken zonder dat er water binnenkomt, waardoor milieufactoren de olie in de tank niet kunnen beïnvloeden.

Materialenkeuze en ontwerpproblemen

Op basis van de eisen van de klant werd PET als het belangrijkste materiaal voor de containerkarosserie geselecteerd.TochHet selecteren van het materiaal was slechts de eerste stap; de grootste ontwerpuitdagingen waren het bereiken van de vereiste vlakheid aan de bovenkant van de container en het waarborgen van de functionaliteit van het ventilatiegat.

• Ontwerp en soldeeroplossing in twee delen
  Vanwege het interne ontwerp van de container, met omgekeerde vergrendelingsstructuren en de kleine opening, besloten we de container in twee delen te verdelen en te lassen.We kozen voor ultrasoon lassen.Bij een hoogte van 350 mm konden de conventionele 15 kHz en 20 kHz ultrasone frequenties echter niet effectief energie overbrengen naar de lasleiding, wat resulteerde in een aantal lekken in de gelaste producten.

Om dit probleem op te lossen, hebben we het ontwerp ingrijpend aangepast, door van ultrasone las naar warm plaat las te gaan.de bovenste en onderste delen van de container betrouwbaar met elkaar werden gelast, het oplossen van de problemen van afdichting en sterkte.

• Optimalisatie van de vlakheid van het bovenste oppervlak
  Om te voldoen aan de strikte vereiste vlakheid van 0,1 mm voor de opening van de container, voerden we meerdere injectie giet finite element analyse simulaties met behulp van Moldflow.Door de wanddikte te optimaliseren, hekontwerp, en conform koelkanalen, en door dit te combineren met een multi-stage verpakkingsproces, hebben we met succes de vlakheid van de 6 mm dikke opening tot binnen 0,1 mm gecontroleerd.Dit resultaat overtrof de verwachtingen van de klant, en ze waren zeer onder de indruk van ons innovatieve proces.

• Ontwerp van het ventilatiegat
  Voor het ventilatiegat van de container, dat ademend maar waterdicht moest zijn, deden we marktonderzoek en vonden we een goedkope hydrofobische dop die de kosten aanzienlijk kon verlagen.Gebaseerd op de specificaties van de draad van deze dop, ontwierpen we een draadgaten gat aan de zijkant van de container. Dit vereenvoudigde niet alleen het productontwikkelingsproces, maar verminderde ook de productiekosten aanzienlijk.

FCE's expertise en volledige procescapaciteit

FCE heeft ruime ervaring met precisie-inspuitgiet, het ontwerpen van complexe structuren en de ontwikkeling van zeer functionele producten.Het bedrijf biedt volledige procesoplossingen van O&O tot productie en kan sterke technische ondersteuning bieden om aan de eisen van de klant te voldoenWe zijn gecertificeerd met ISO13485 en ITSF16949 kwaliteitssystemen, zodat onze producten voldoen aan strenge kwaliteitsnormen.

Resultaten en feedback van klanten

Na twee maanden onderzoek en ontwikkeling, ontwerp, aanpassingen van het proces en productieverificatie werd het project met succes afgerond.Ons team van experts heeft een zeer efficiënte samenwerking aangetoond tijdens het hele proces.Het eindproduct voldeed niet alleen aan de eisen van de klant inzake vlakheid en afdichting, maar verkortte ook de ontwikkelingscyclus aanzienlijk.We hebben de klant sterk gesteund bij de vlotte productlancering en hebben veel lof ontvangen van Allearth..

Met dit project heeft FCE opnieuw zijn expertise getoond op het gebied van de ontwikkeling van complexe structuurontwerpen, precisie-inspuitvorming en uitdagende functionele producten.We kijken ernaar uit om in de toekomst meer klanten te ondersteunen..
